ГЕРМЕТИЗАТОР СО СКЛАДНОЙ РАМОЙ СЕРИИ DSHRN

Этот герметизатор со складной рамой занавесочного типа относится к новой серии устройств. Его можно устанавливать в тех местах, для которых характерен умеренный грузопоток. Выполненные из ПВХ фронтальные листы эластичны, характеризуются высоким сопротивлением на разрыв, устойчивы к износу.

Эта модель отличается от оборудования предшествующей серии DSHRN усовершенствованной конструкцией рамного профиля. Ей присуща повышенная прочность. К тому же на ней не видны болтовые крепления фронтальных листов. Так как они скрыты, герметизатор имеет лаконичный и аккуратный вид. Для его установки задействуют накладной способ.

ПРЕИМУЩЕСТВА СКЛАДНОГО ГЕРМЕТИЗАТОРА

• повышенная жесткость;
• система стока воды для предотвращения ее скопления;
• защита от повреждений в виде складной подпружиненной рамы.

КАК РАБОТАЕТ ГЕРМЕТИЗАТОР ПРОЕМА СО СКЛАДНОЙ РАМОЙ

При погрузочно-разгрузочных работах кузов автотранспорта частично въезжает в устройство — в проеме к нему прилегают вертикальные листы, способствующие его герметизации. Если автомобиль паркуется неправильно, происходит складывание фронтальной рамы благодаря имеющимся на ней рычагам. Так она автоматически возвращается в изначальное положение. То же самое происходит после отъезда машины.

Верхний фронтальный лист рекомендовано использовать при работе с такими автомобилями, кузова которых отличаются по высоте.

Защиту оборудования и стен сооружения от повреждений обеспечивают направляющие для колес — их можно купить дополнительно. Они упрощают также парковку автотранспорта. Их строение способствует минимизации вероятности соприкосновения с ободом колеса. Монтаж направляющих выполняют на площадке перед доком посредством бетонирования или с помощью анкеров.

СПОСОБЫ МОНТАЖА И СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

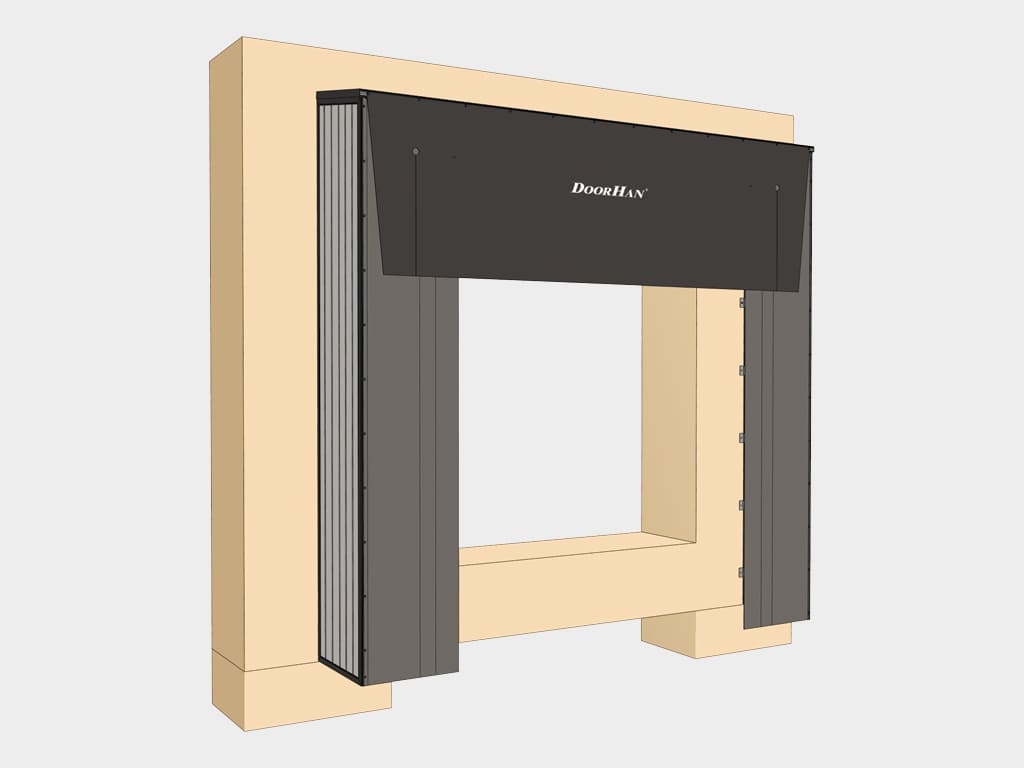

Накладной монтаж.

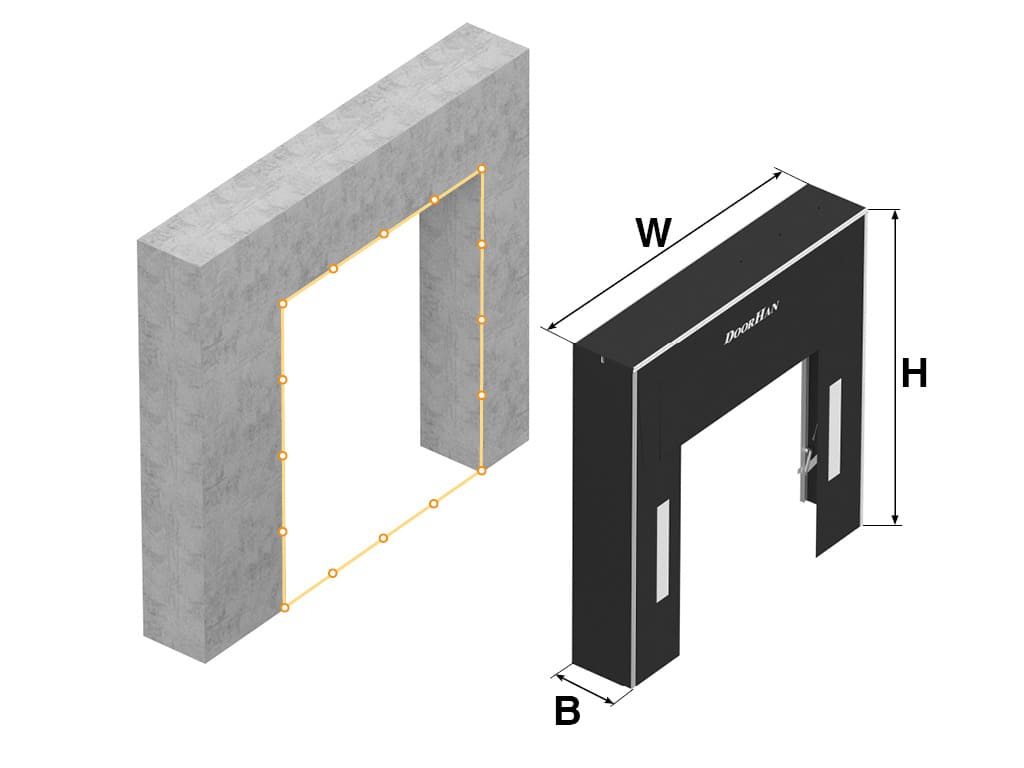

Подготовка строительного объекта:
W — ширина герметизатора.
H — высота герметизатора.
B — глубина герметизатора.

Конструкция

1. Верхний фронтальный лист
2. Боковой фронтальный лист
3. Рычаг герметизатора
4. Пружина
5. Чулок цельный с системой стока воды
6. Белая световозвращающая полоса
7. Жгут резиновый

Комплектация

Базовая Дополнительная

Одинарный верхний лист.

Одинарные боковые листы.

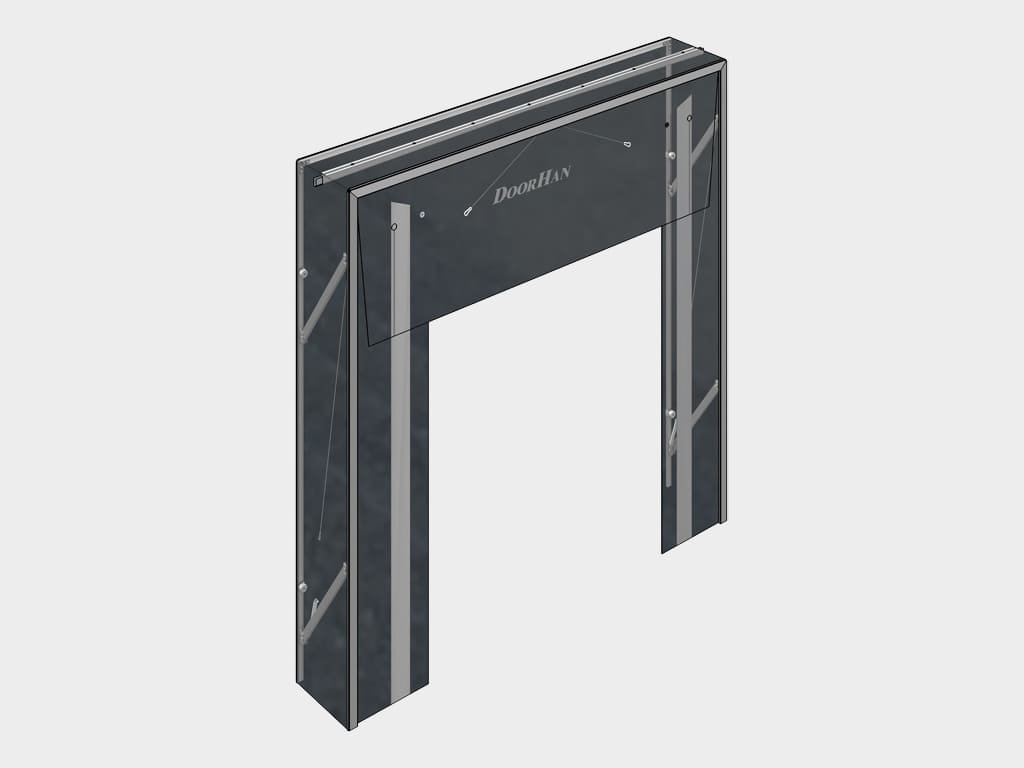

Алюминиевая рама.

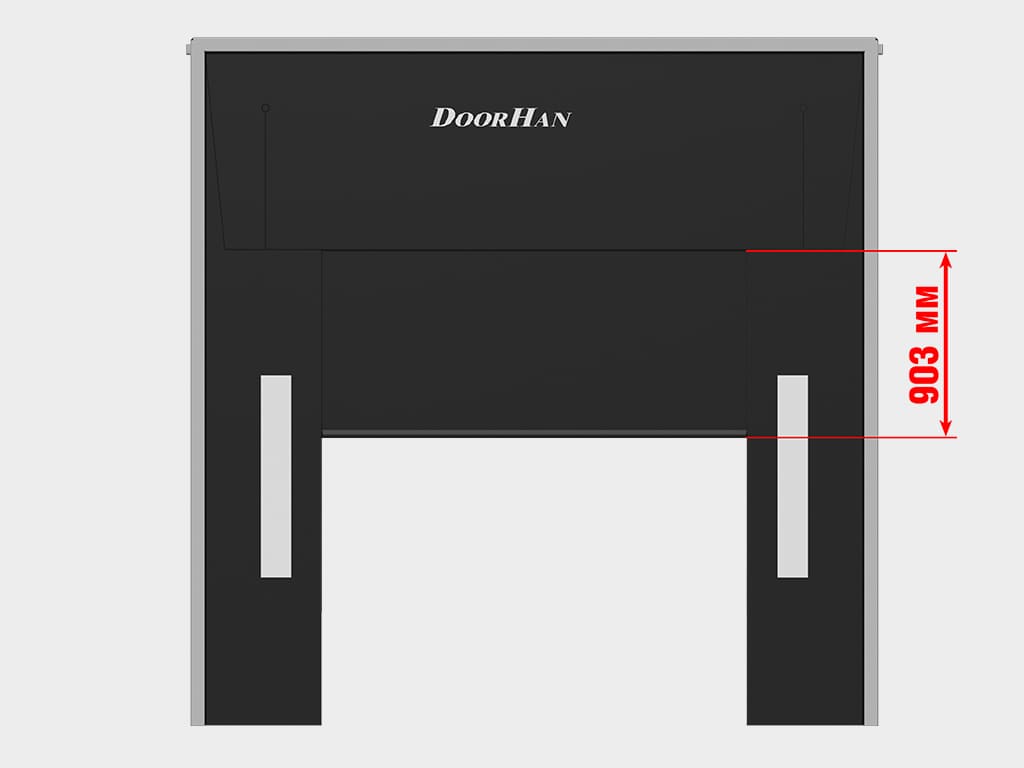

Подвижный верхний лист предназначен для обеспечения дополнительной герметизации проема (максимальное перекрытие проема герметизатора — 903 мм). Также рекомендуется использовать его, если погрузочно-разгрузочные работы проводятся с парком автомобилей, имеющих разные по высоте кузовы.

Увеличенный верхний фронтальный лист 1 200 мм.

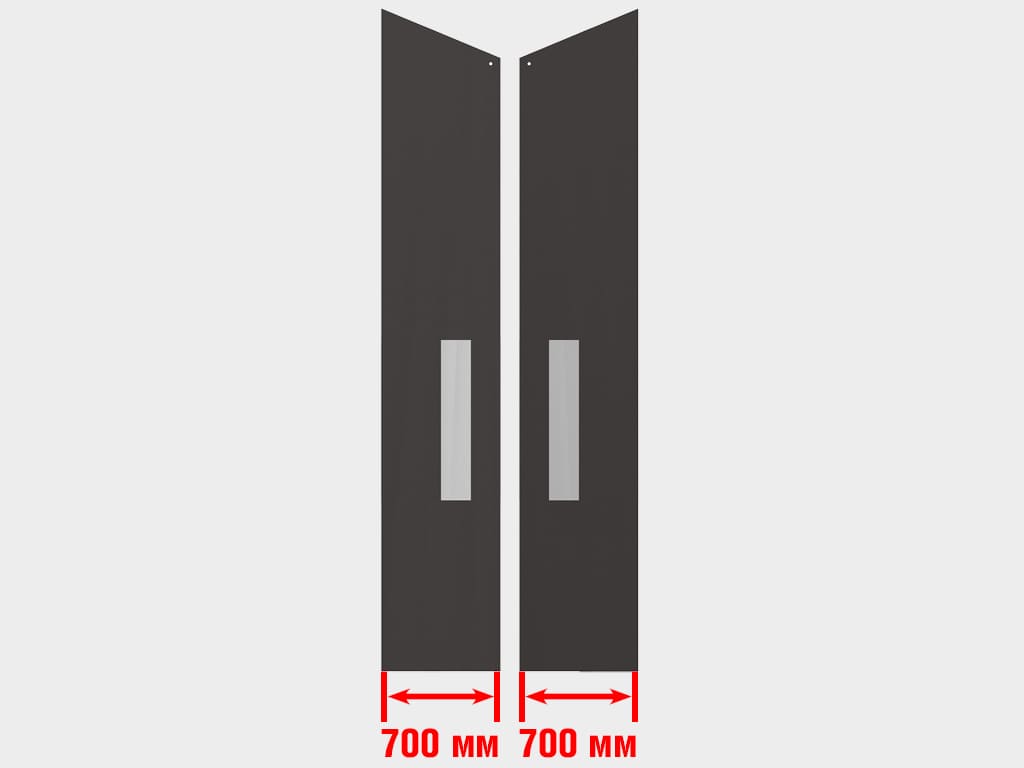

Увеличенный боковой фронтальный лист 700 мм.

Подушка большая угловая.

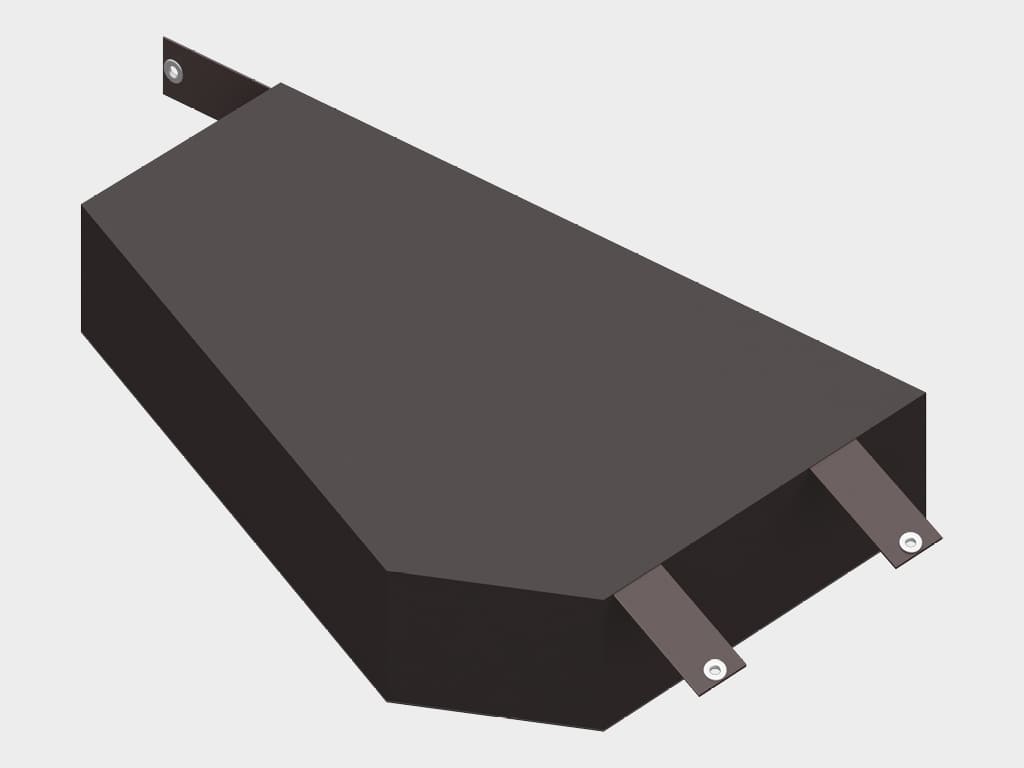

Подушка малая угловая.

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания.

Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания.

Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса.

Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности.

Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм.

Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной.

Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и датчика парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром.

Бампер стальной 500 (или 800) × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки, и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм.

Сенсор фотоэлектрический с кронштейном, предназначен для определения присутствия автомобиля в доке. При отсутствии автомобиля датчик обеспечивает блокировку ворот. В случае непреднамеренного откатывания автомобиля от дока срабатывает сирена безопасности и внутренний светофор переключается на красный цвет при условии, что дополнительная комплектация была приобретена и подключена к системе.

×

❮ ❯
