Платформа уравнительная с поворотной аппарелью серии dlhh

С поворотной аппарелью серии DLHH

Электрогидравлическая уравнительная платформа с поворотной аппарелью DoorHan серии DLHH является стандартным и необходимым устройством для эффективного оборудования перегрузочных доков. Эта инновационная система обеспечивает удобство и точность в процессе загрузки и разгрузки грузовых автомобилей.

Как только активируется, уравнительная платформа медленно поднимается, одновременно поворотная аппарель поворачивается, обеспечивая открытие доступа для погрузки или разгрузки. Далее она опускается, плавно подстраиваясь под уровень пола кузова автомобиля. Такой механизм обеспечивает эффективное и безопасное перемещение грузов, предотвращая повреждения или неудобства при перегрузке.

По завершении всех операций конструкция автоматически возвращается в исходное положение. Эта система значительно упрощает и ускоряет процесс погрузочно-разгрузочных работ на складах, логистических комплексах, снижает риски повреждения грузов и обеспечивает высокий уровень производительности.

Таким образом, она обеспечивает надежное, удобное и эффективное решение для оборудования перегрузочных доков, повышая общую эффективность и безопасность грузоперевозок.

Преимущества

Параметры

Способы монтажа

Встроенный монтаж.

Подвесной монтаж.

Стандартные конструктивные решения

Стандартная аппарель 400 мм. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины.

Аппарель 500 мм. Фаска 35 мм. Удлиненная, целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины в случаях, когда длины стандартной аппарели недостаточно.

Клинообразная аппарель. Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.

Сегментированная аппарель. Фаска 35 мм. Исполняется с 3 сегментами. Складывание одного или двух боковых сегментов позволяет использовать платформу с автомобилями, имеющими ширину меньше стандартной. Доступна только для платформ грузоподъемностью 6 000 кг.

Аппарель без подгиба. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины. В случае использования погрузчиков с низким и очень низким клиренсом.

Дизайн и цвет

Чечевичное рифление

RAL 9005 (черный, стандартный цвет)

RAL 5005 (синий, стандартный цвет)

Нестандартный цвет по карте RAL (наценка)

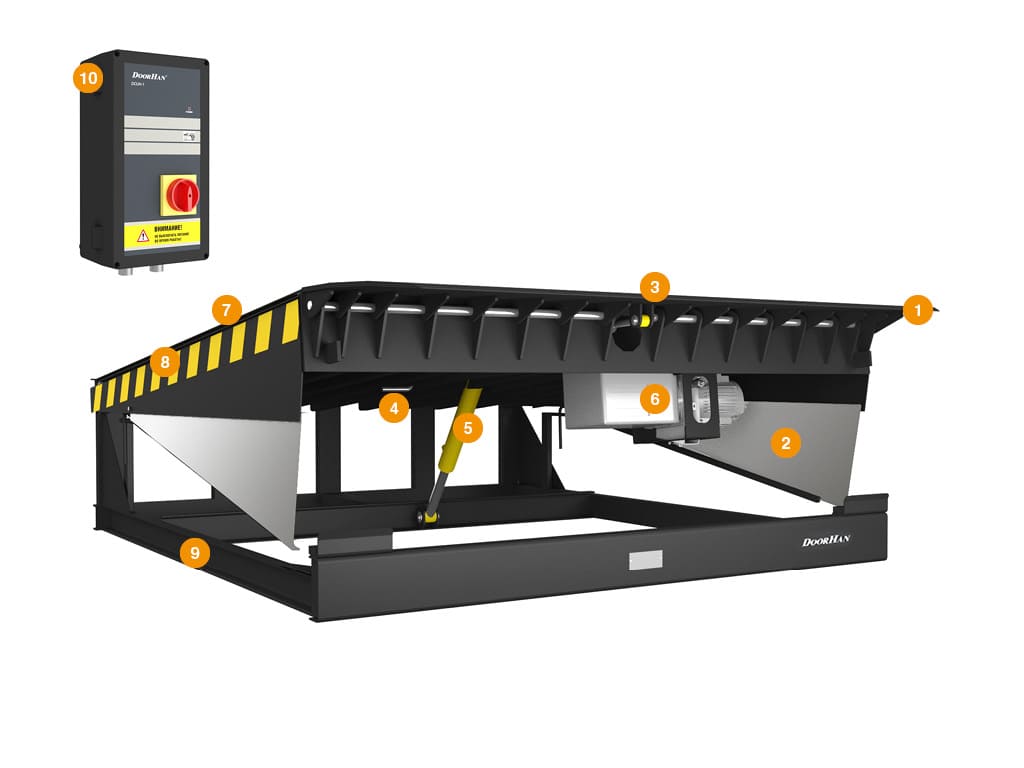

Конструкция

1. Аппарель
2. Боковые шторки безопасности
3. Цилиндр аппарели
4. Подпорка ремонтная
5. Подъемный цилиндр
6. Гидравлический насос
7. Крышка платформы
8. Сигнальная желто-черная полоса
9. Ферма
10. Блок управления

Комплектация

Базовая Дополнительная

Уравнительная платформа.

Соединение для блока управления (длину соединительного кабеля необходимо выбрать в помощнике).

Уплотнитель боковой.

Блок управления dcuh-1 – базовый. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Возврат в парковочное положение – по удержанию кнопки. Блокировка платформы при закрытых воротах.

Блок управления dcuh-2 – с расширенными функциями. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение – по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей.

Блок управления dcuh-3 – комплексное устройство для управления элементами перегрузочного дока. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение – по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей. Управление приводом ворот. Управление надувным герметизатором.

«Зимний пакет» включает в себя гидростанцию с подогревом (опцию можно выбрать при оформление заказа в помощнике). Позволяет использовать платформу при температурах до -40 °С.

Шторка для ниши под гидроборт.

Сенсор фотоэлектрический предназначен для взаимной блокировки платформы и секционных ворот. При закрытых воротах датчик блокирует управление платформой, чтобы избежать повреждения ворот.

Индуктивный датчик положения аппарели устанавливается на уравнительную платформу для отслеживания положения аппарели.

Светофор предназначен для обеспечения безопасного движения грузового автомобиля и погрузчика в момент подъезда/отъезда и во время погрузки. Может быть подключен к блокам управления серий dcuh-2, dcuh-3.

Кронштейн светофора перегрузочных систем предназначен для установки на боковой стене перегрузочного тамбура.

Светодиодный светильник с кронштейном для освещения дока.

Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика. Базовый цвет RAL2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение.

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания.

Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания.

Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса.

Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности.

Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм.

Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной.

Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и датчика парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром.

Бампер стальной 500 (или 800) × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки, и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм.

Сенсор фотоэлектрический с кронштейном, предназначен для определения присутствия автомобиля в доке. При отсутствии автомобиля датчик обеспечивает блокировку ворот. В случае непреднамеренного откатывания автомобиля от дока срабатывает сирена безопасности и внутренний светофор переключается на красный цвет при условии, что дополнительная комплектация была приобретена и подключена к системе.

×

❮ ❯
