Промышленные секционные ворота из стальных сэндвич-панелей с торсионным механизмом ISD THERMALPRO

ISD Thermalpro устанавливают там, где важно стабильно держать «холод» внутри: в холодильных и морозильных камерах, на складах замороженной продукции и на предприятиях пищевой промышленности.

Полотно выполнено из стальных сэндвич-панелей толщиной 80 мм и герметично разделяет зоны с резкими перепадами температур. Ворота помогают сохранить заданный микроклимат и заметно уменьшают теплопотери.

Верхний алюминиевый профиль снижает риск конденсата и наледи, а обогрев по контуру защищает проем от примерзания. Стальные направляющие толщиной 2 мм дают увеличенный запас прочности для интенсивной эксплуатации.

Высота проема, мм

2 000–5 000

Ширина проема, мм

2 000–6 000

Притолока, мм

От 150

Пристенки, мм

От 120; с опцией обогреваемый контур — от 150

Тип подъёма

Варианты типа подъёма позволяют адаптировать ворота под условия монтажа и высоту притолоки.

*HL — высота направляющей от верхнего края проема до горизонтальной направляющей. Применяется по максимальному значению, HL = h - 330 мм. На высоком подъеме ворота автоматизируются только вальными приводами.

Низкий подъем, барабан спереди

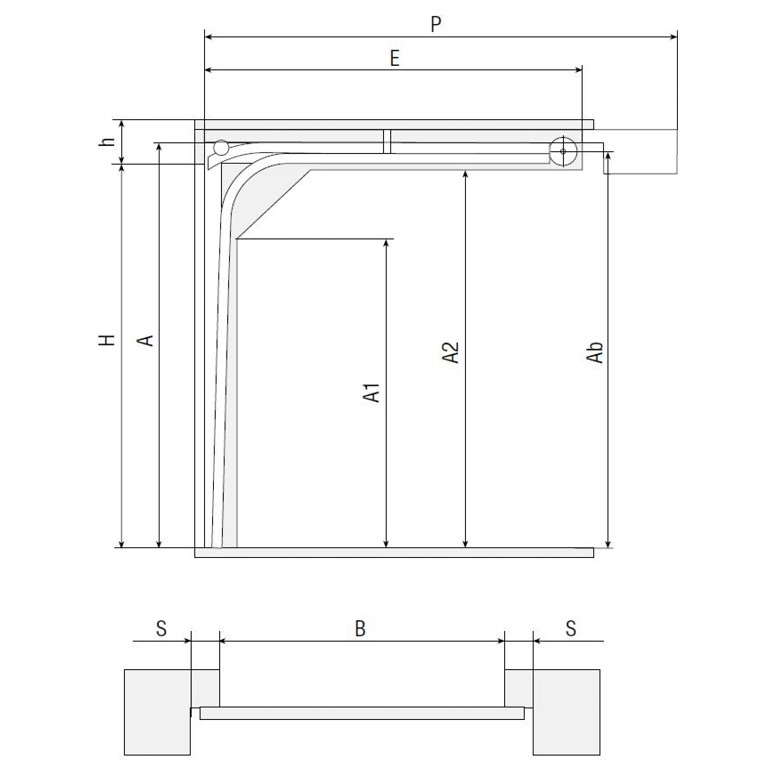

Низкий подъем, барабан сзади

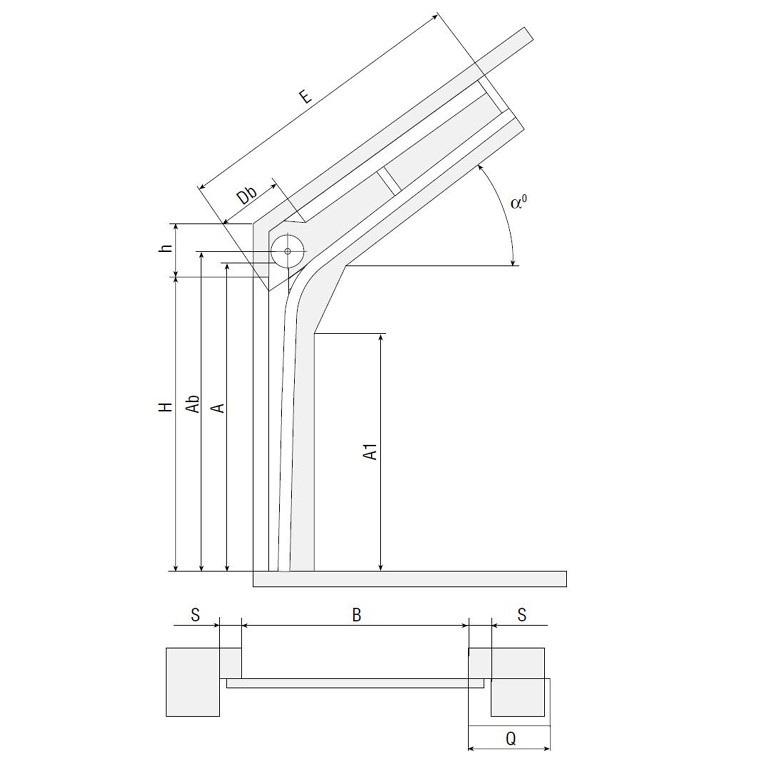

Стандартный наклонный подъем

Высокий подъем

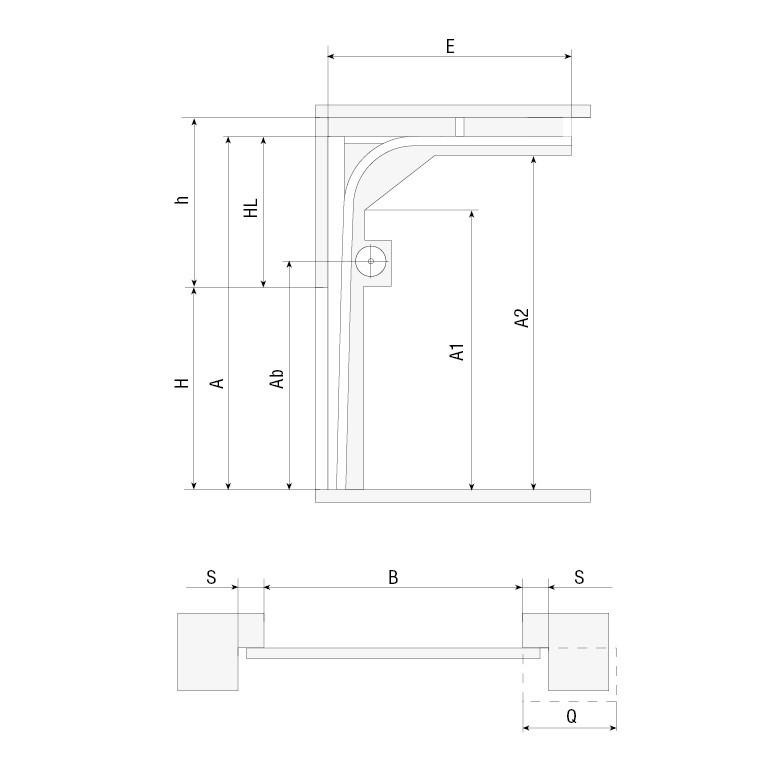

Высокий подъем, барабан снизу

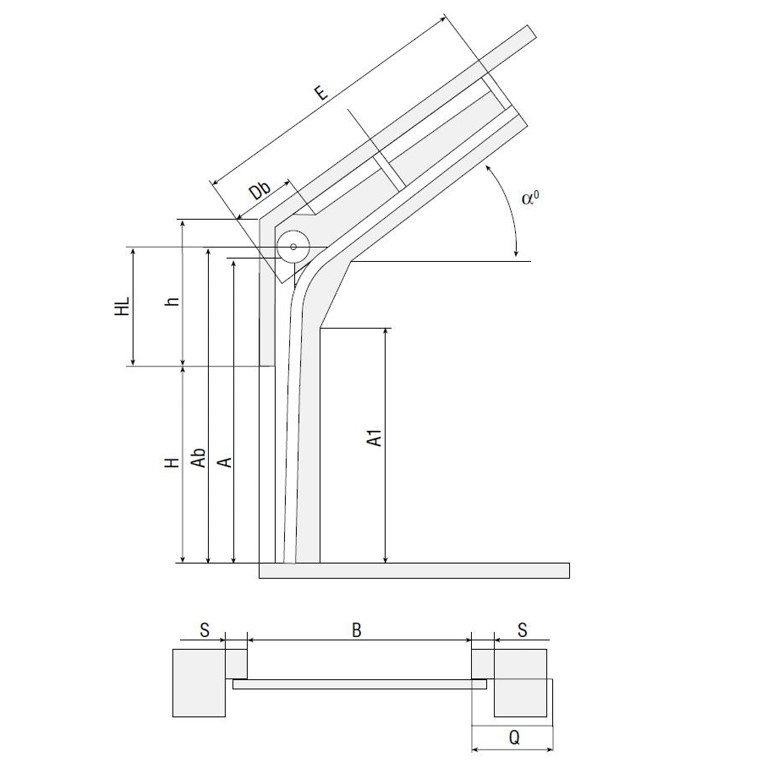

Наклонный высокий подъем

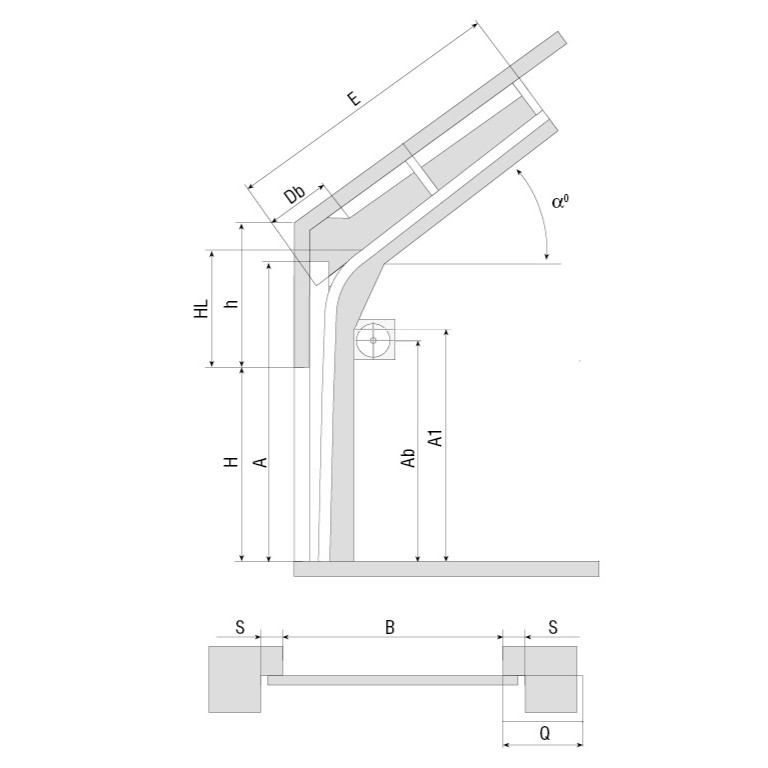

Наклонный высокий подъем, барабан снизу

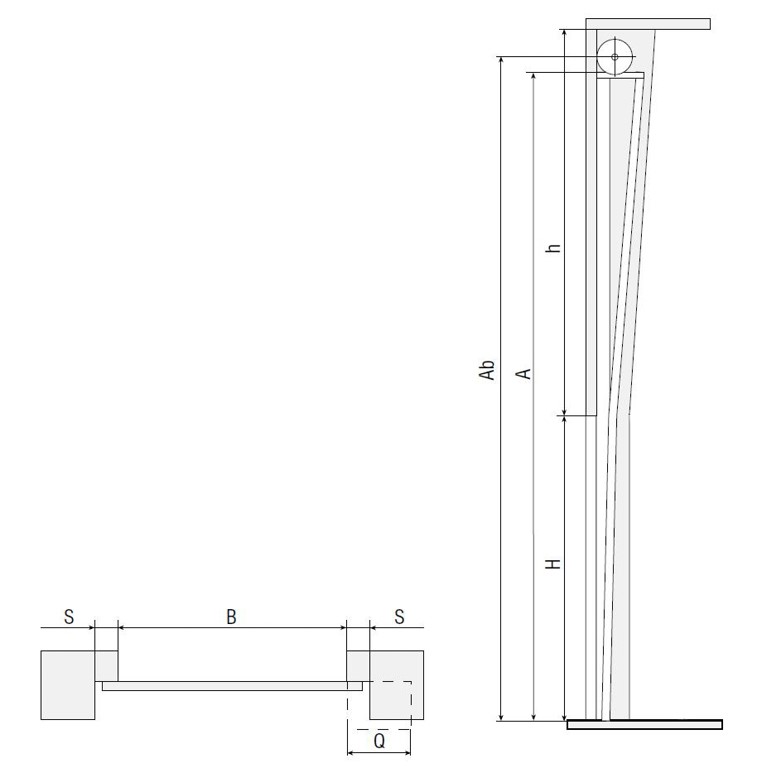

Вертикальный подъем

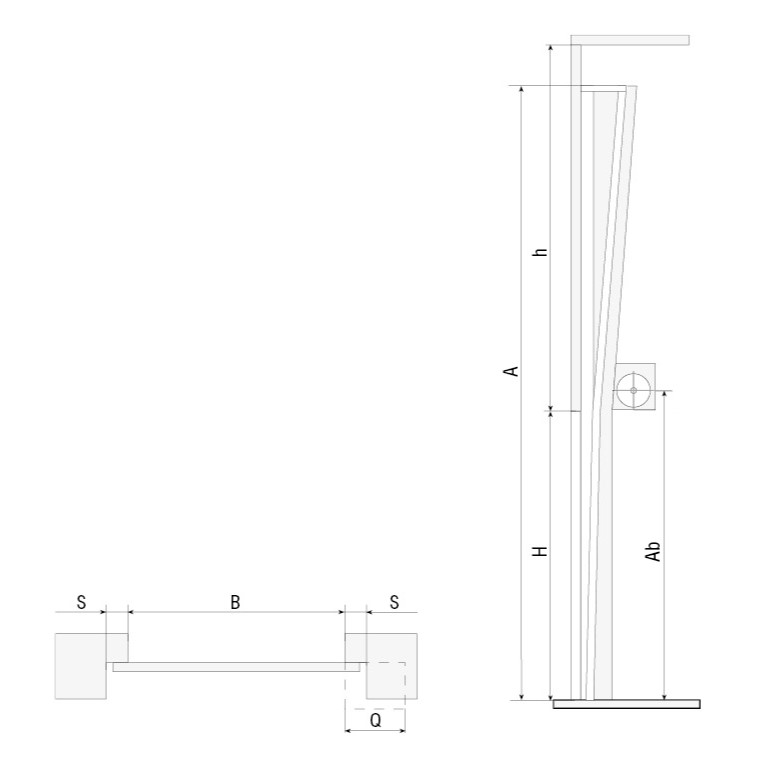

Вертикальный подъем, барабан снизу

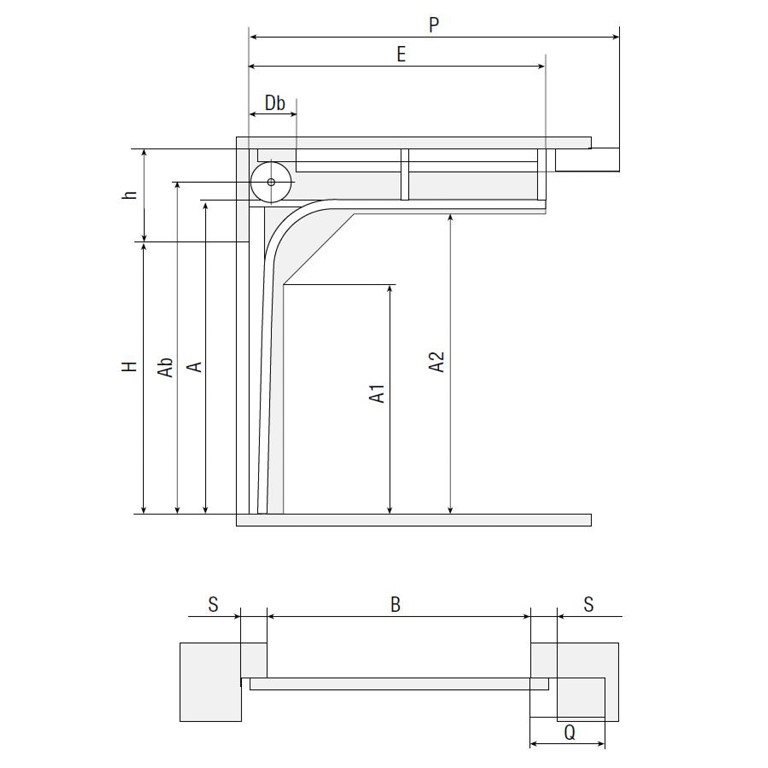

Стандартный подъем

Тип поверхности

Внешняя сторона

Гладкая

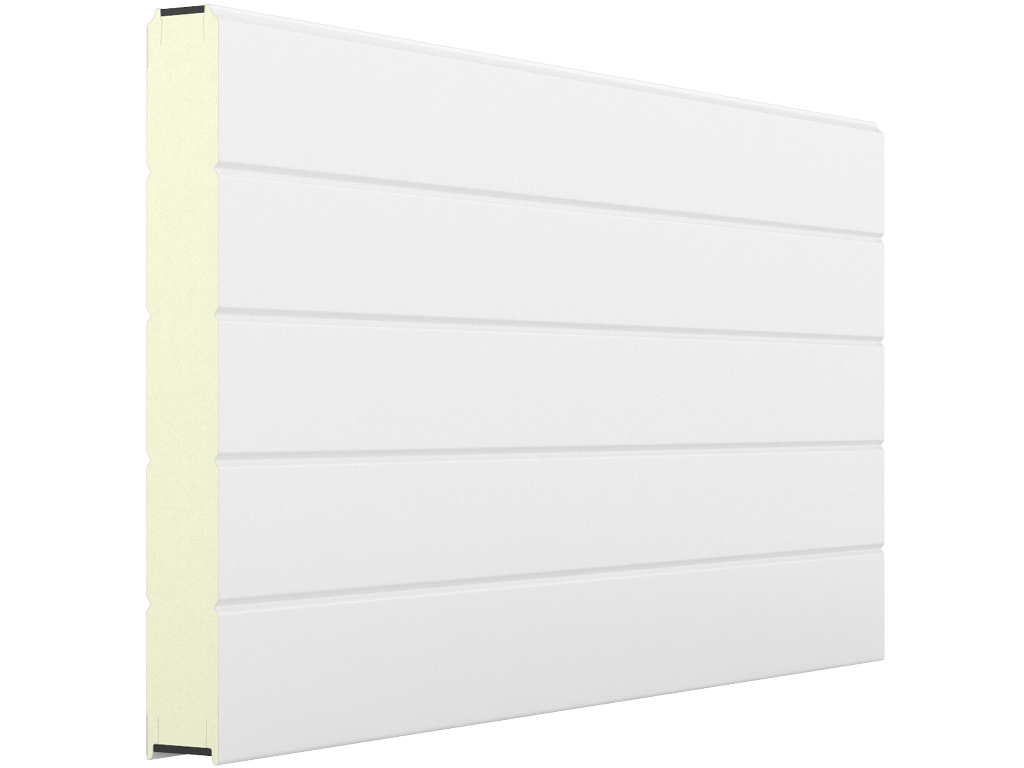

Панель ISD Thermalpro

Внутренняя сторона

Гладкая

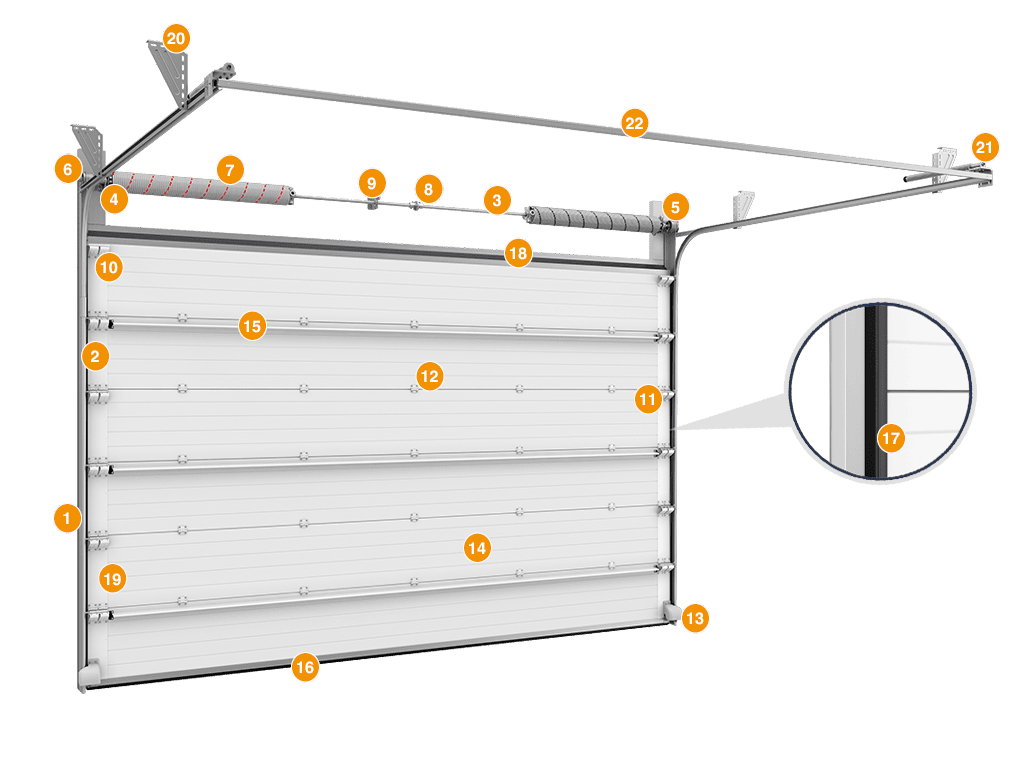

Конструкция

Угловая стойка
Вертикальная направляющая
Вал цилиндрический
Устройство защиты от обрыва пружины
Барабан
П-образный кронштейн
Балансирующий пружинный механизм (торсионная пружина)
Муфта соединительная
Внутренний опорный кронштейн
Верхняя опора с держателем ролика
Боковая опора с держателем ролика
Внутренняя петля
Устройство защиты от разрыва троса
Сэндвич-панель 80 мм
Усиливающий дельта-профиль
Нижний профиль и уплотнитель
Уплотнитель боковой
Верхний профиль и уплотнитель
Боковая крышка усиленная для панелей с отверстиями для крепления
Профиль-рама, оснащенный греющим ПЭН проводом (опция)
Кронштейны крепления к потолку
Пружинный амортизатор
Дистанционный С-профиль

Комплектация

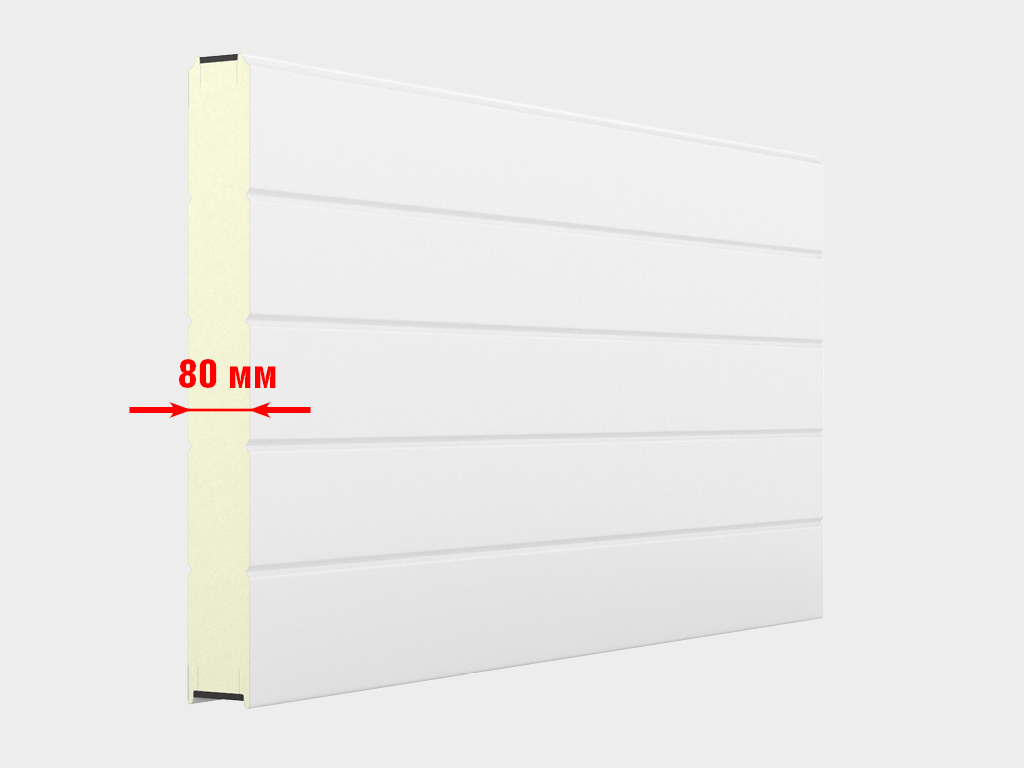

Полотно из сэндвич-панели толщиной 80 мм с пенополиуретановым наполнителем высокой плотности. Листы панели термически разделены вставкой энергофлексового уплотнителя, который препятствует промерзанию стыка панелей.

Верхний алюминиевый профиль с терморазделением препятствует образованию конденсата и наледи в верхней части полотна ворот. Верхний уплотнитель сохраняет эластичность при отрицательных температурах и обеспечивает надежную герметизацию проема.

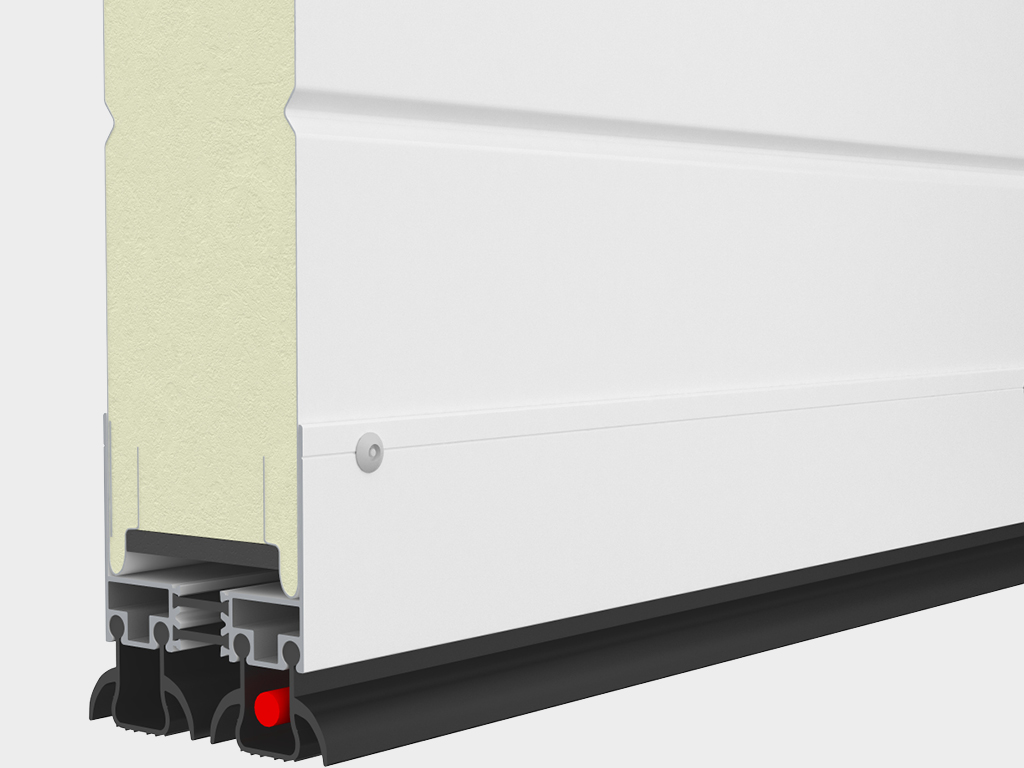

Нижний алюминиевый профиль и двойной уплотнитель

Нижний алюминиевый профиль сохраняет терморазделение сэндвич-панели. Двойной уплотнитель нивелирует неровности пола и обеспечивает хорошую герметизацию. Греющий провод устанавливается в нижний уплотнитель при выборе опции «обогреваемый контур проема».

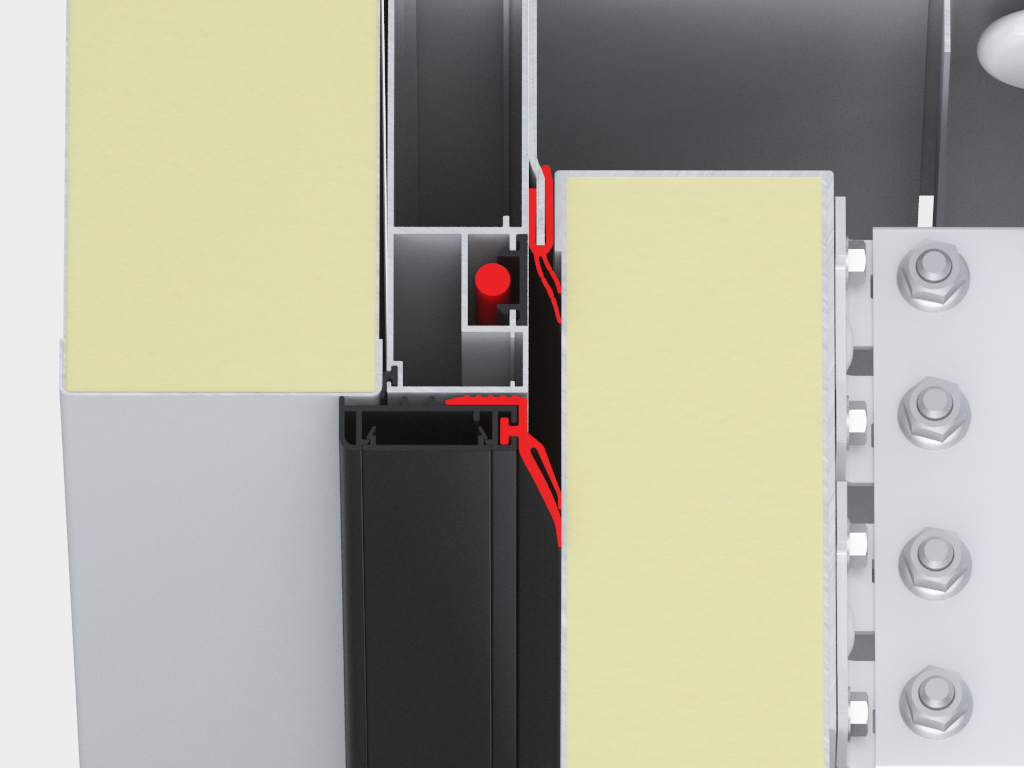

Двойная система уплотнения проема: боковой двухлепестковый уплотнитель установлен между полотном и угловой стойкой, внешний двухлепестковый контур уплотнения — между проемом и щитом. Проем уплотняется четырьмя уплотнителями одновременно, дополнительные воздушные камеры обеспечивают максимально надежную герметизацию.

Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

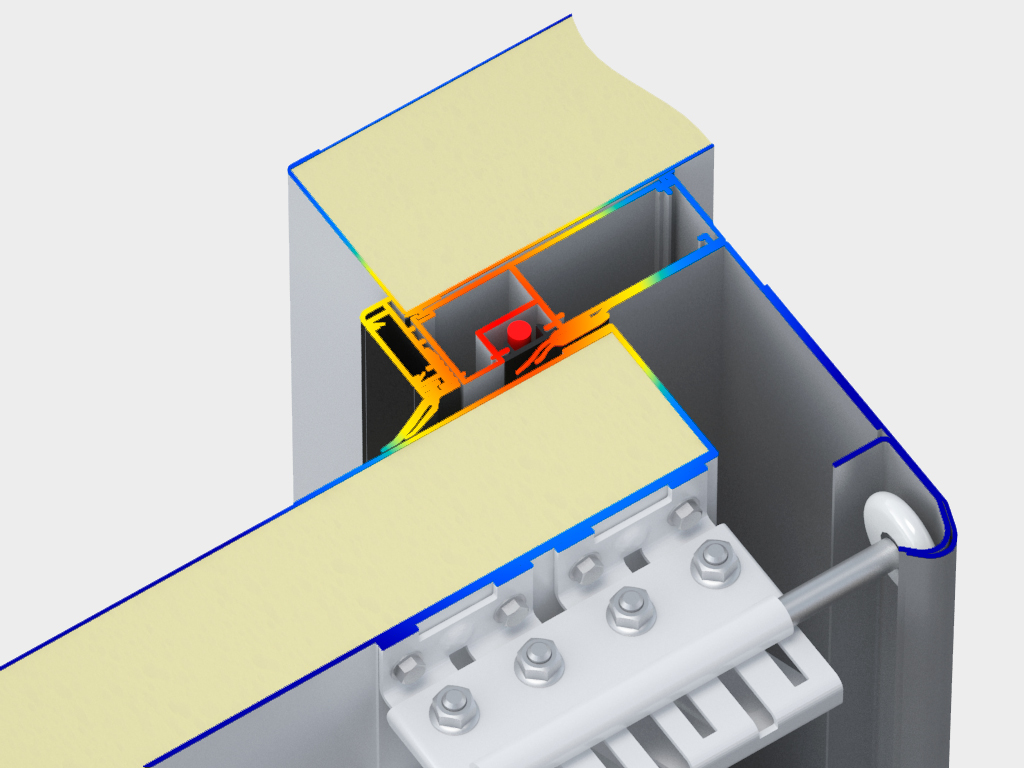

Система обогрева контура проема представляет собой силовой каркас, выполненный из алюминиевого профиля, внутри которого размещается греющий ПЭН-провод, что позволяет избежать примерзания полотна ворот к проему. Помимо этого по нижней кромке полотна ворот также пускается греющий кабель. Таким образом получается замкнутый греющий контур по всему периметру проема.
