Промышленные ворота секционные из стальных сэндвич-панелей с торсионным механизмом ISD01

Промышленные секционные ворота из стальных сэндвич-панелей с торсионным механизмом ISD01

Промышленные секционные ворота ISD01 DoorHan с торсионным механизмом и полотном из стальных сэндвич-панелей предназначены для установки в проемах больших размеров. Эта модель идеально подходит для использования в производственных цехах, складских помещениях, зданиях или терминалах, где требуется увеличенная прочность и бесперебойная эксплуатация.

Одним из преимуществ оборудования является экструдированный алюминиевый профиль, который обладает высокой стойкостью к ветровым нагрузкам. Стальное полотно сэндвич-панелей имеет повышенную прочность и устойчиво к коррозии и агрессивным воздействиям. Система уплотнителей обеспечивает надежную термоизоляцию помещений.

Промышленные секционные ворота серии ISD01 из сэндвич-панелей отличаются надежностью и долговечностью. Благодаря торсионному механизму и использованию качественных материалов, воротные системы обеспечивают бесперебойную эксплуатацию на протяжении длительного времени. Выбрав промышленные ворота серии ISD01 DoorHan, вы получите надежную защиту своего помещения от внешних воздействий и сохраните комфортную температуру внутри.

Тип подъёма

Варианты типа подъёма позволяют адаптировать ворота ISD01 под различные условия монтажа и высоту притолоки.

*HL — высота направляющей от верхнего края проема до горизонтальной направляющей. Применяется по максимальному значению, HL = h - 330 мм. На высоком подъеме ворота автоматизируются только вальными приводами.

Низкий подъем, барабан спереди

Низкий подъем, барабан сзади

Стандартный наклонный подъем

Высокий подъем

Высокий подъем, барабан снизу

Наклонный высокий подъем

Наклонный высокий подъем, барабан снизу

Вертикальный подъем

Вертикальный подъем, барабан снизу

Стандартный подъем

Дизайн панелей

Верхняя полоса

Доска

Горизонтальная полоса

Широкая центральная полоса

Волна

Горизонтальная полоса (внутренняя сторона)

Тип поверхности

Внешняя сторона

Под дерево

Внутренняя сторона

Stucco

Цвета лицевых поверхностей панелей

RAL 9003

RAL 9006

RAL 7004

RAL 1014

RAL 6005

RAL 5005

RAL 7016

RAL 7016 «мороз»

RAL 3000

RAL 3005

RAL 8017

Венге

Золотой дуб

Нестандартный RAL

RAL 7024 (графит)

RAL 8017 «мороз»

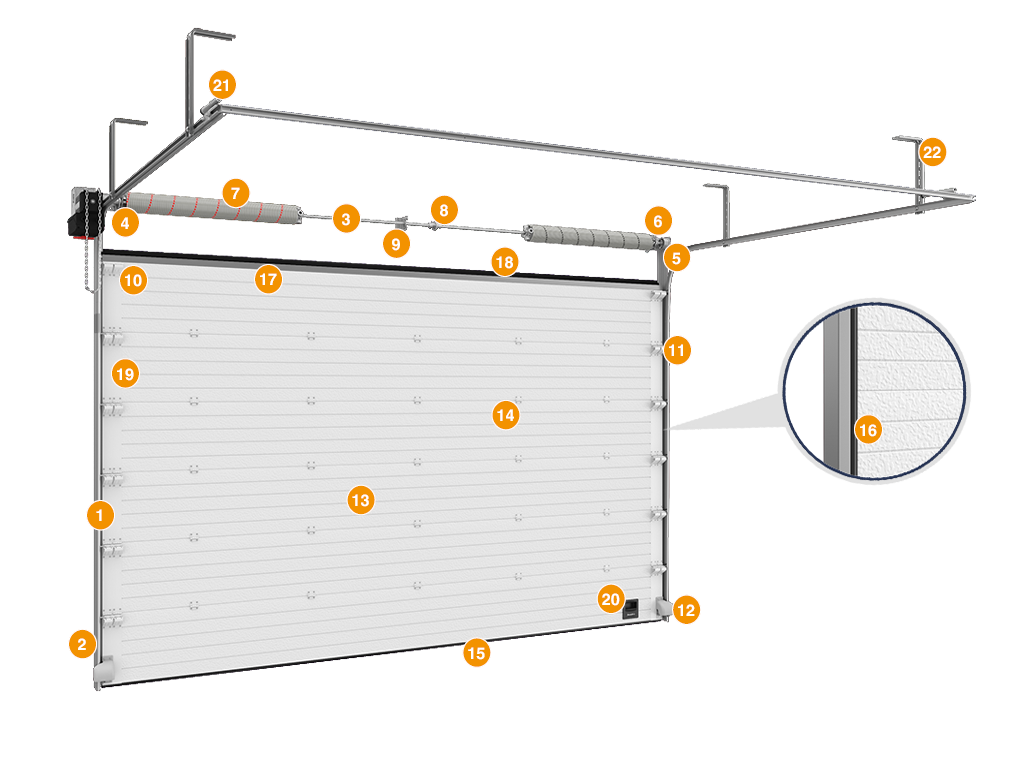

Конструкция

1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Устройство защиты от разрыва троса
13. Сэндвич-панель
14. Внутренняя петля
15. Нижний профиль и уплотнитель
16. Уплотнитель боковой
17. Верхний профиль
18. Верхний уплотнитель
19. Боковая крышка для панелей с отверстиями для крепления
20. Ручка «ступенька»
21. Пружинный амортизатор
22. Кронштейн крепления к потолку

Комплектация

Базовая Дополнительная

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

Ручка эргономичной формы выступает изящным декоративным дополнением к дизайну полотна ворот.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. Не доступна для щита из алюминиевых сэндвич-панелей.

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Воздушная камера между уплотнителями улучшает герметизацию и снижает теплопотери.

Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии T-bridge, что позволяет снизить теплопотери.

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.

×

❮ ❯
