Большие секционные ворота RSD02

Большие секционные ворота DoorHan RSD02

RSD02 — лидер продаж среди секционных ворот DoorHan. Эта модель подойдёт тем, кому важны эстетика и многофункциональность, кто предпочитает высокие технологии и современный дизайн. DoorHan предлагает продуманные конструктивные решения для частных объектов и больших проёмов.

Секционные гаражные ворота серии RSD02 построены на проверенной временем конструкции. Их монтируют как в небольшие, так и в средние проёмы, при необходимости дополняют панорамными секциями, окнами или врезной калиткой. При желании ворота можно выполнить с полотном из алюминиевых панелей.

Опция «термопакет» предусматривает установку термостойкого нижнего и / или верхнего алюминиевого профиля с применением технологии T-bridge. Такое решение снижает теплопотери через полотно ворот RSD02 и помогает поддерживать высокую теплоэффективность при эксплуатации в климатических условиях Москвы и области.

Торсионный механизм ворот RSD02 рассчитан на ресурс от 25 000 циклов открывания и закрывания. Такая система уравновешивания делает конструкцию долговечной и позволяет поднимать полотно практически без усилий.

Тип подъёма

Варианты типа подъёма позволяют адаптировать ворота RSD02 под различные условия монтажа и высоту притолоки.

Низкий подъем, барабан спереди

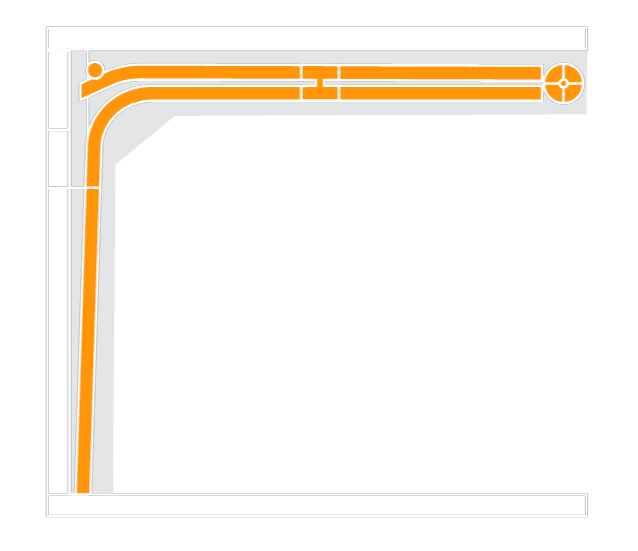

Низкий подъем, барабан сзади

Стандартный подъем

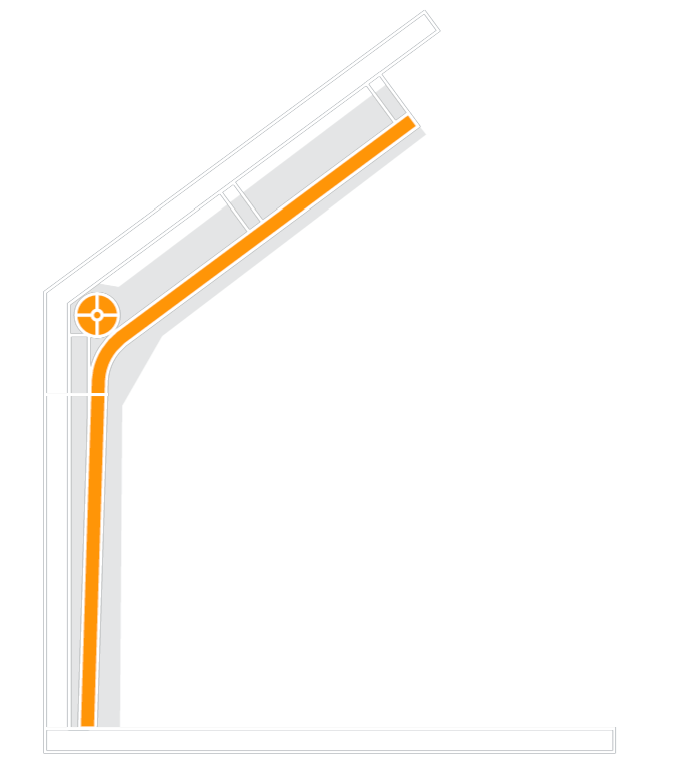

Стандартный наклонный подъем

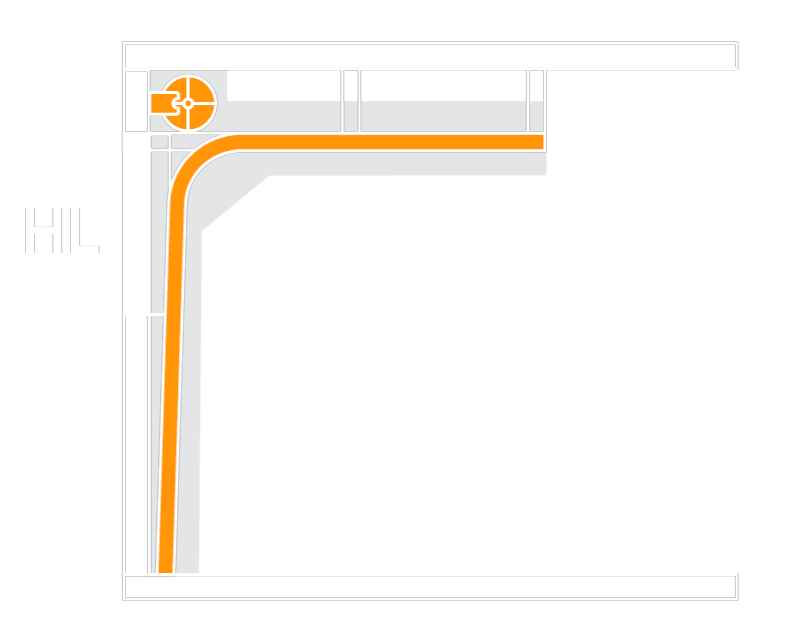

Высокий подъем

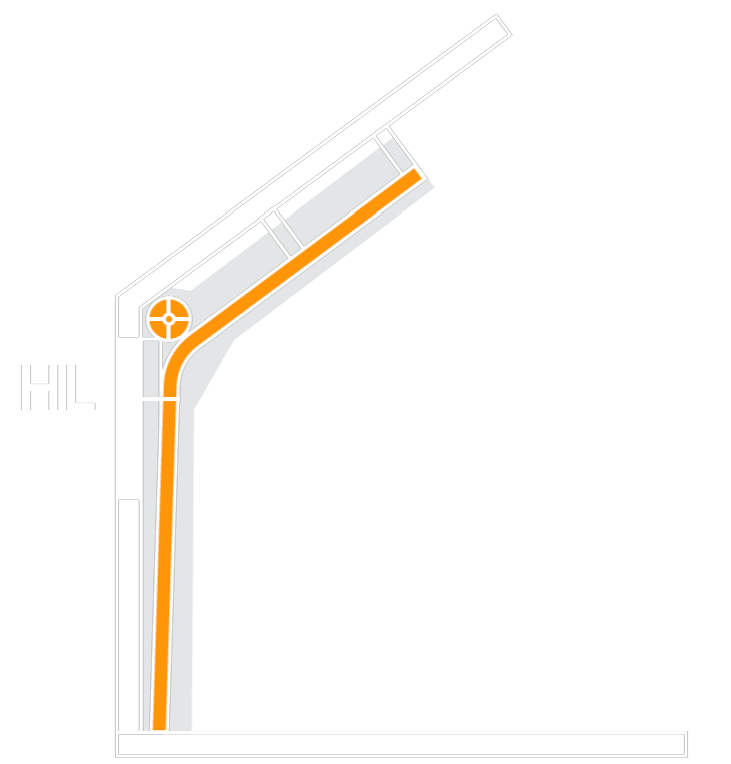

Высокий наклонный подъем

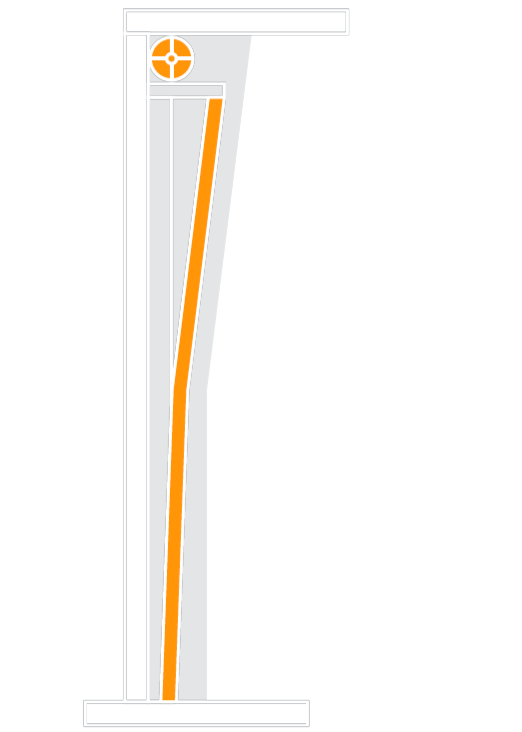

Вертикальный подъем

Дизайн панелей

Верхняя полоса

Доска

Горизонтальная полоса

Широкая центральная полоса

Филенка

Волна

Горизонтальная полоса (внутренняя сторона)

Тип поверхности

Под дерево внешняя сторона

Гладкая внешняя сторона

Stucco внутренняя сторона

Цвета лицевых поверхностей панелей

RAL 9003

RAL 9006

RAL 7004

RAL 1014

RAL 6005

RAL 5005

RAL 7016

RAL 7016 «мороз»

RAL 3000

RAL 3005

RAL 8017

Венге

Золотой дуб

Нестандартный RAL

RAL 7024 (графит)

RAL 8017 «мороз»

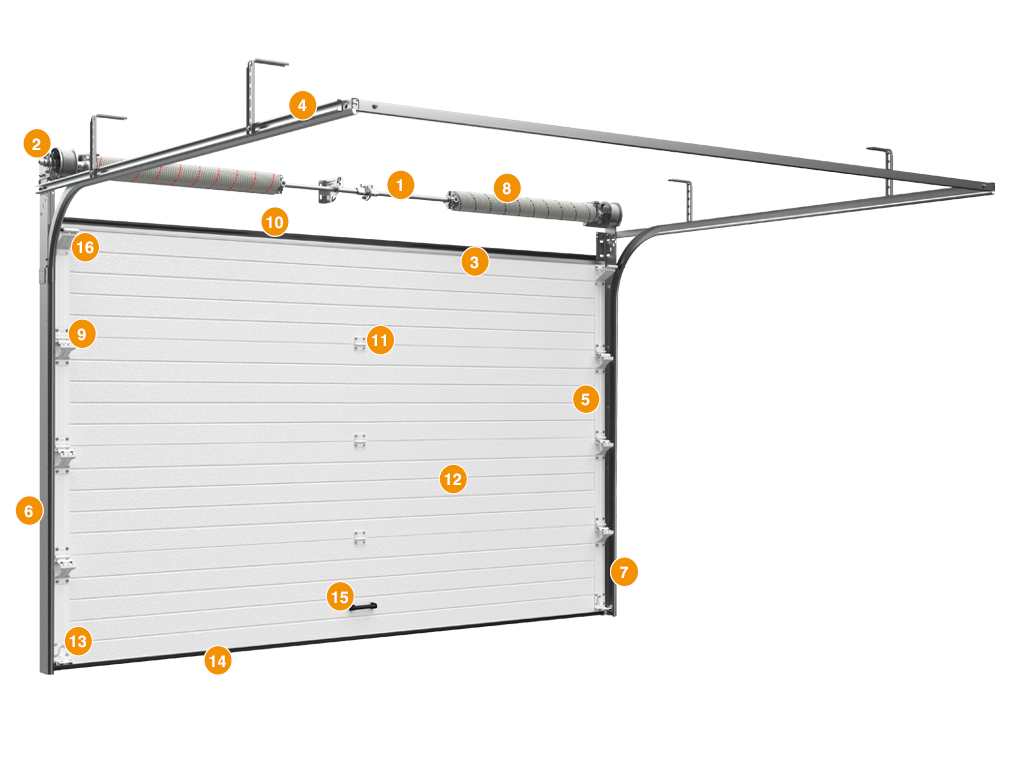

Конструкция

1. Система уравновешивания полотна ворот — пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Горизонтальная направляющая
5. Боковая крышка
6. Угловая стойка
7. Вертикальная направляющая
8. Торсионная пружина
9. Опора с роликодержателем и роликом
10. Верхний уплотнитель
11. Петля
12. Полотно ворот из сэндвич-панелей
13. Нижний угловой кронштейн
14. Нижний уплотнитель
15. Ручка
16. Верхняя опора с роликодержателем и роликом

Комплектация

Базовая Дополнительная

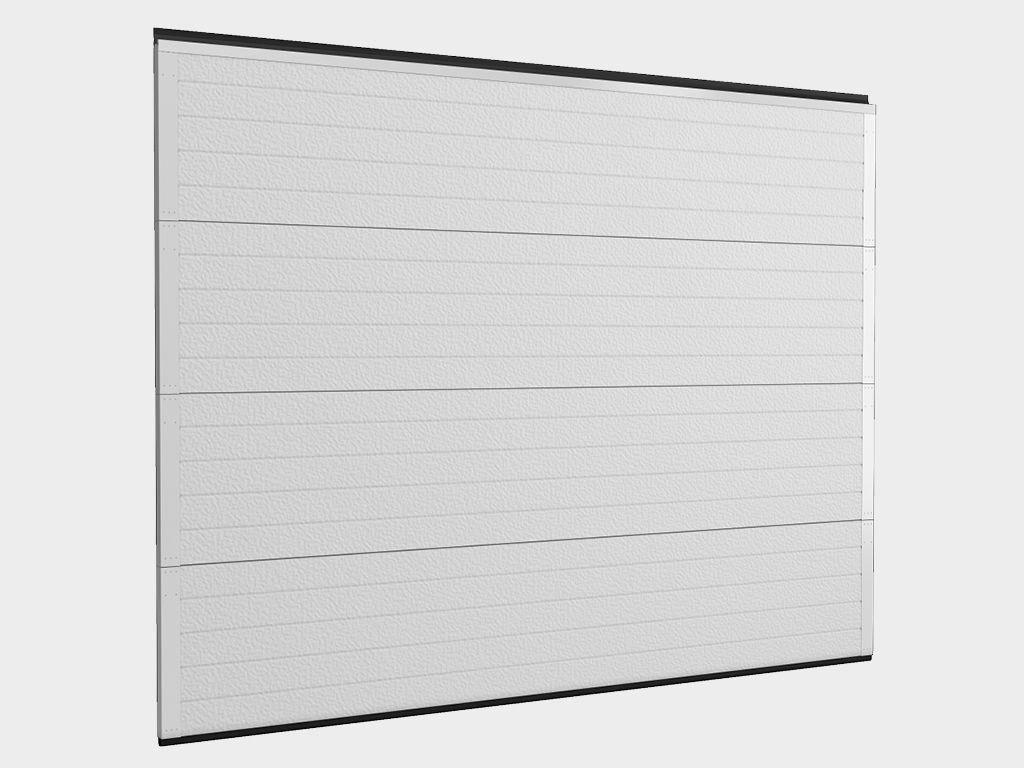

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.

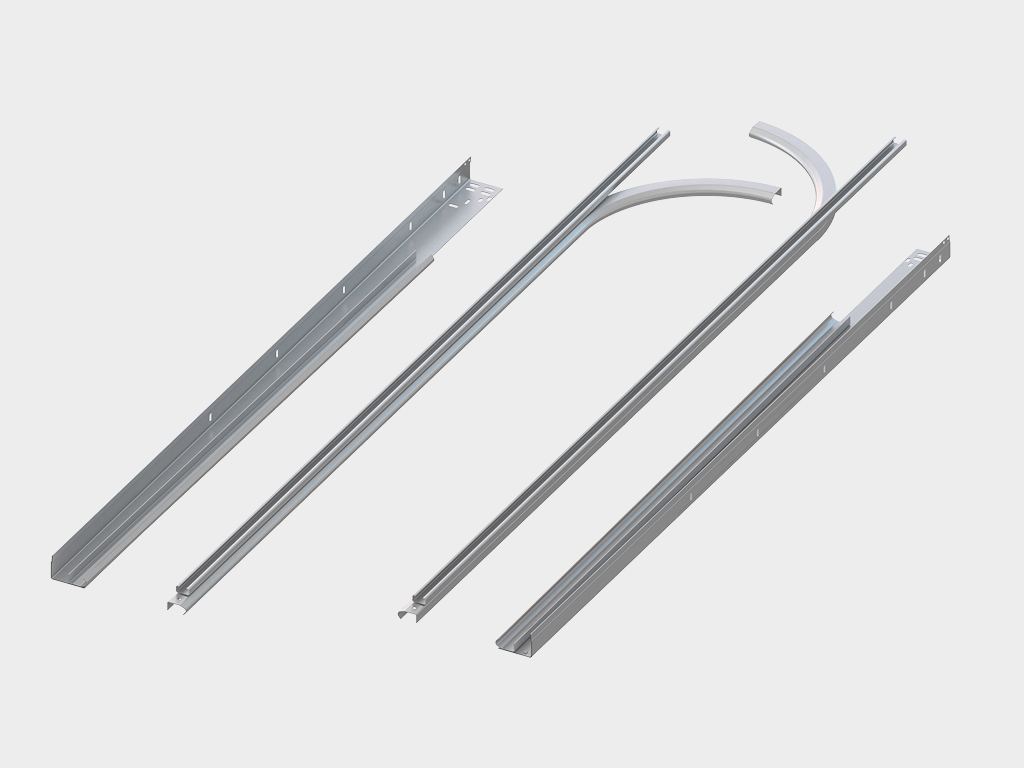

Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации и собран на роботизированных комплексах.

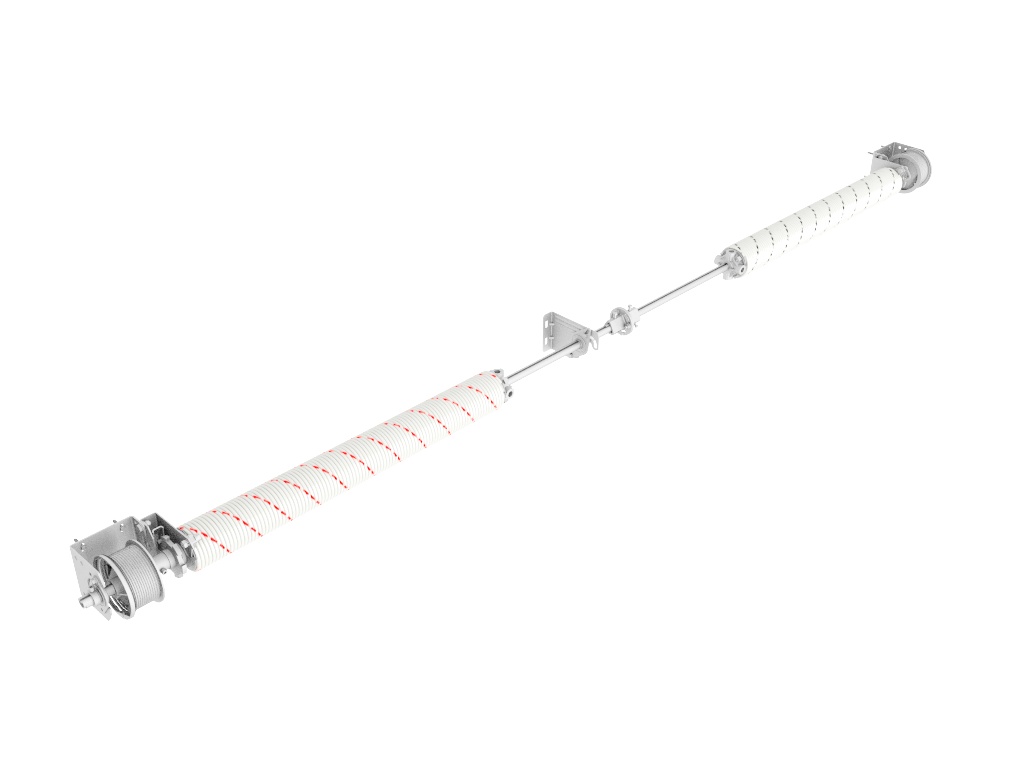

Торсионный механизм, рассчитанный на 25 000 циклов и более. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.

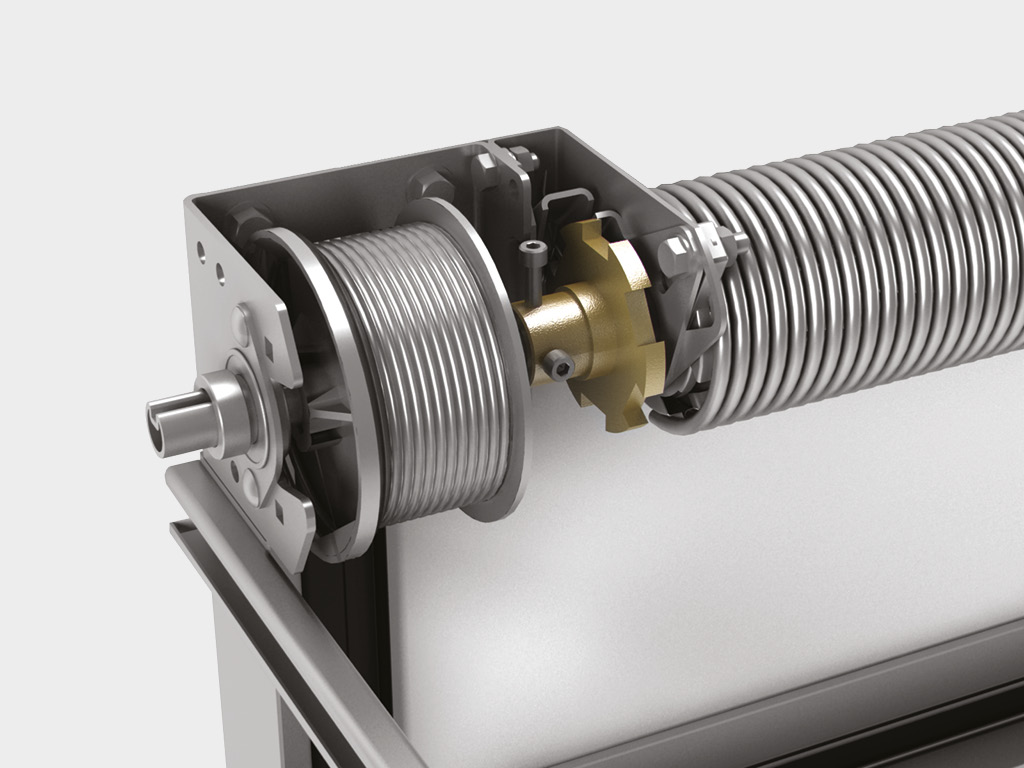

Устройство защиты от разрыва пружины входит в базовую комплектацию в случае вального привода или пружин диаметром 95, 152 мм.

Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

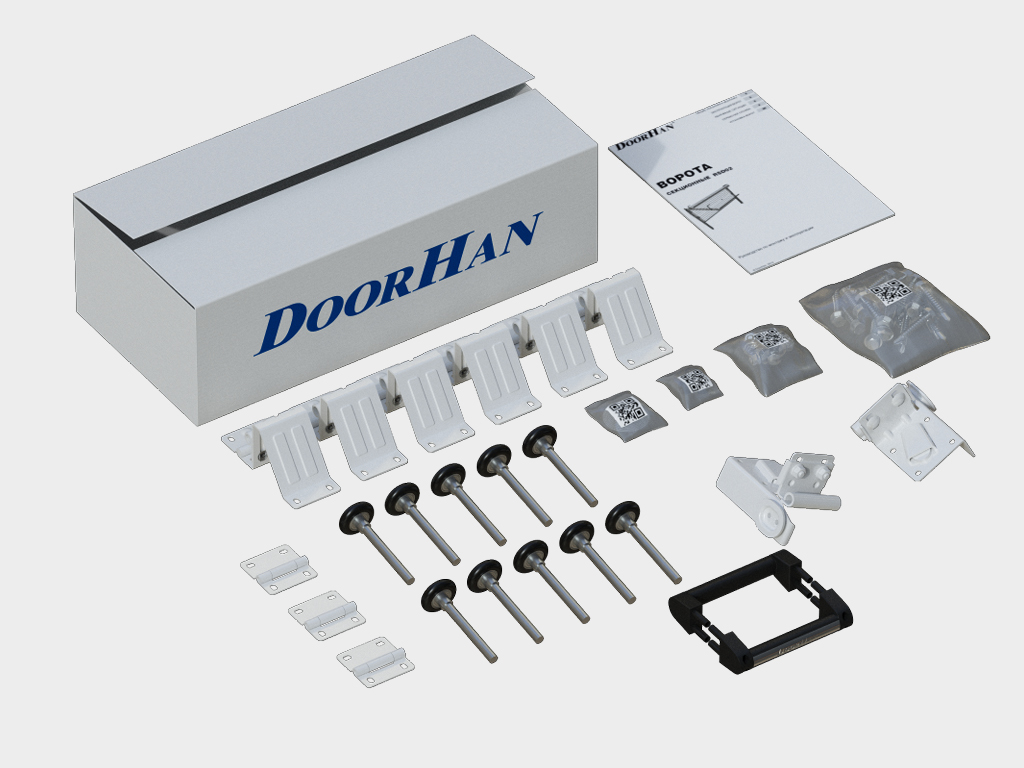

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.

Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

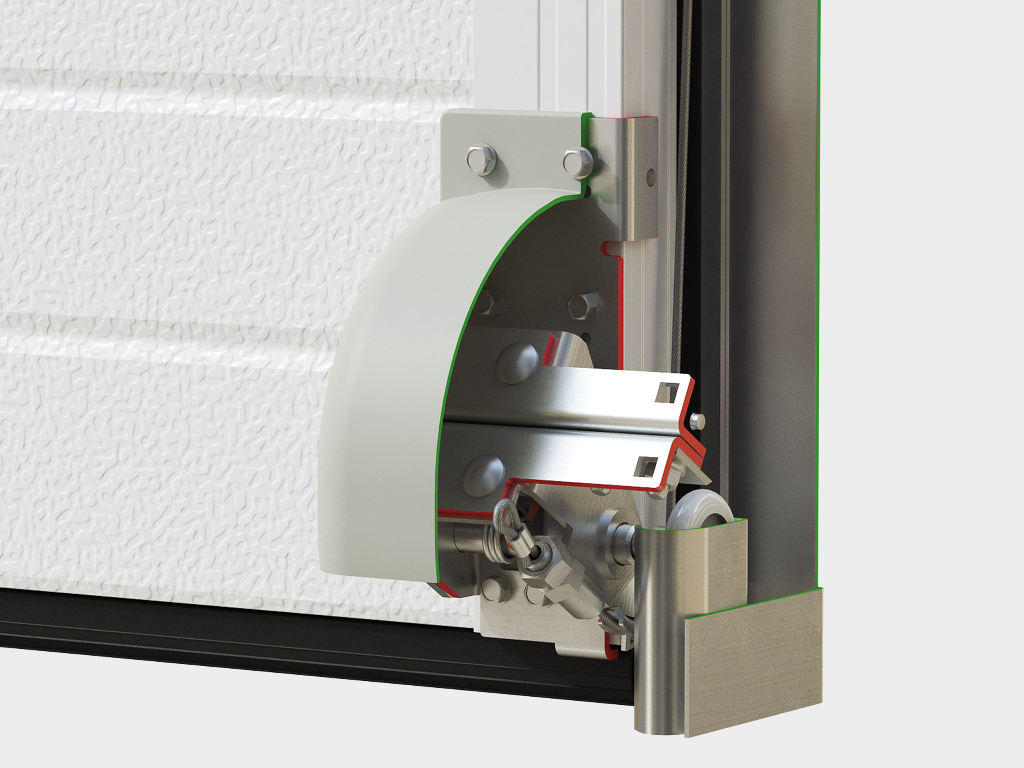

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

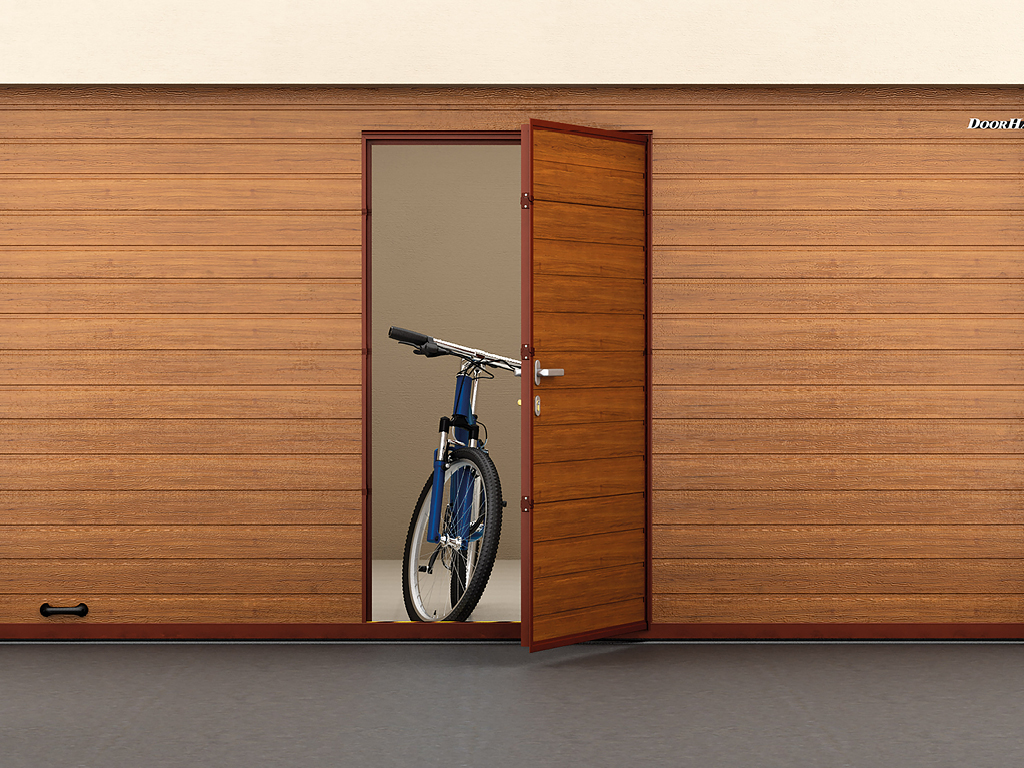

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. Не доступна для щита из алюминиевых сэндвич-панелей.

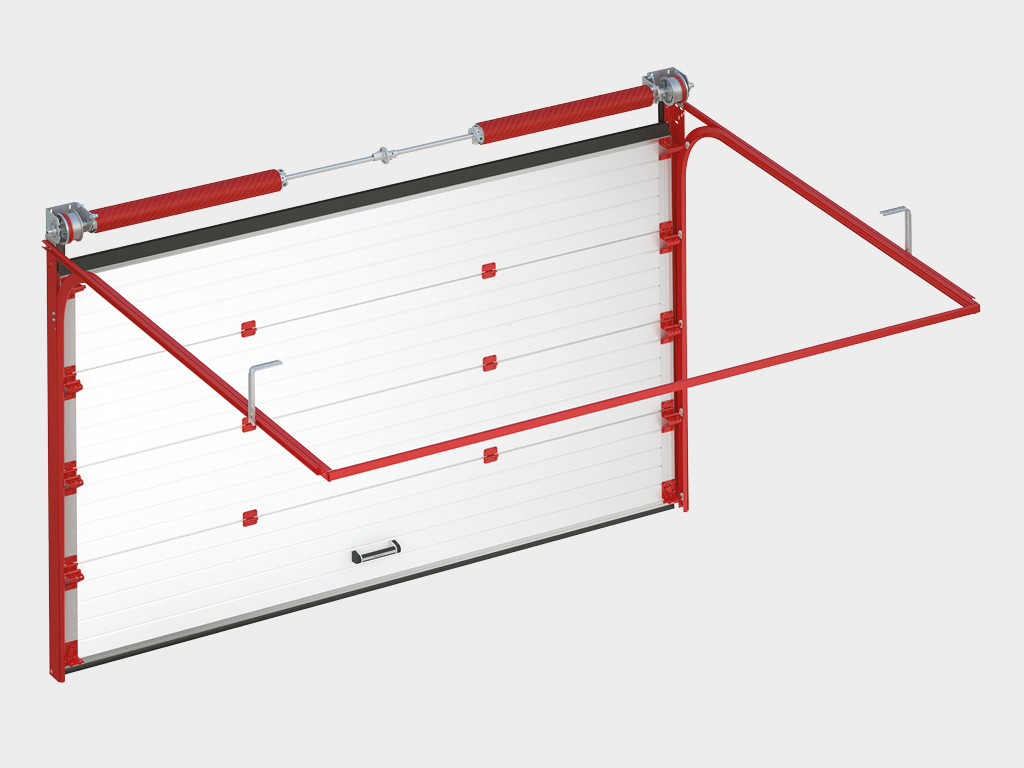

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.

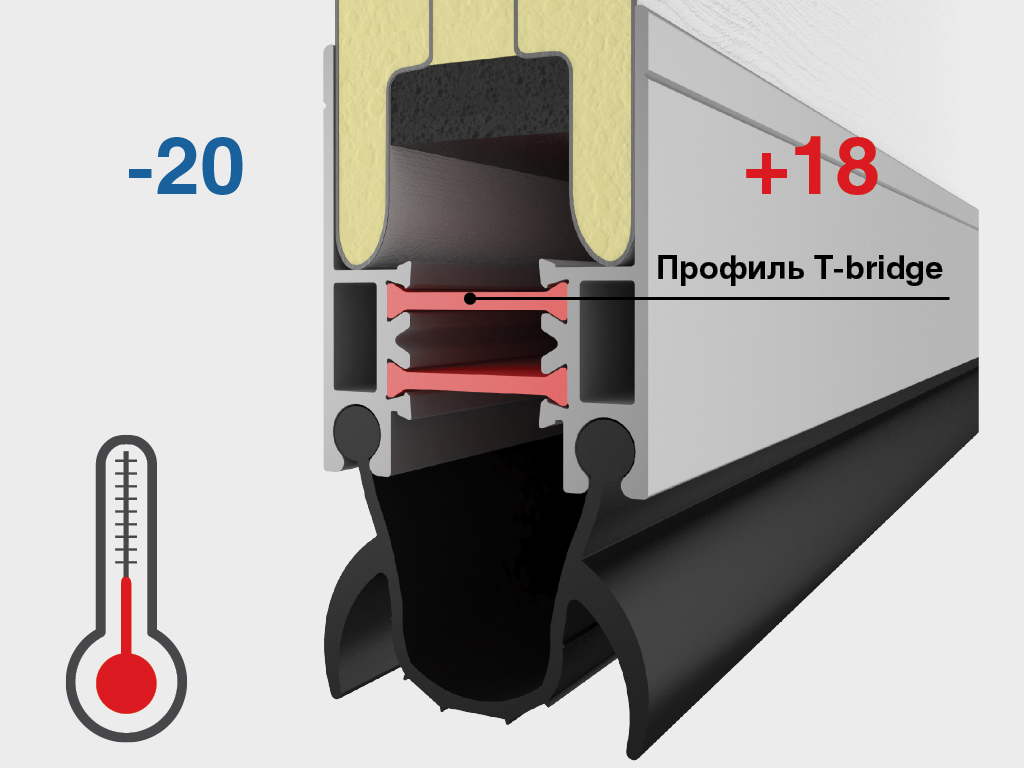

Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии T-bridge, что позволяет избежать теплопотерь.

×

❮ ❯
